電子部品は様々なパーツの組み合わせにより構成されています。
カーボン治具は、様々なパーツを組合せ、ロー付けする際に主に位置決めを行うために使用されます。
ジクス工業では、お客様より図面を頂き、製品の企画NCプログラミング、素材の切断、研磨、MC加工、検査に至るまで社内で対応する完全一環システムにより、電子部品に求められるミクロン単位の精度と、高度なニーズに対応した製品の製造に努めております。
特性表（代表値）
グレード：G347
化学組成
C（％）
99.97
不純物(ppm)
300
嵩密度 (g/㎤)
1.85
曲げ強度 (MPa)
49.0
ショア硬度 (Hs)
58
熱膨張係数 (x10 -6 /℃)
5.6
固有抵抗 (μΩm)
11.0
熱伝導率 (W/m・K)
116
グレード：G347S （高純度品）
化学組成
C（％）
99.99
不純物(ppm)
<20
嵩密度 (g/㎤)
1.85
曲げ強度 (MPa)
49.0
ショア硬度 (Hs)
58
熱膨張係数 (x10 -6 /℃)
5.6
固有抵抗 (μΩm)
11.0
熱伝導率 (W/m・K)
116
グレード：G077
化学組成
C（％）
99.99
不純物(ppm)
200
嵩密度 (g/㎤)
1.85
曲げ強度 (MPa)
63.7
ショア硬度 (Hs)
62
熱膨張係数 (x10 -6 /℃)
7.4
固有抵抗 (μΩm)
14.3
熱伝導率 (W/m・K)
75
グレード
G347
G347S （高純度品）
G077
化学組成
C（％）
99.97
99.99
99.99
不純物(ppm)
300
<20
200
嵩密度 (g/㎤)
1.85
1.85
1.85
曲げ強度 (MPa)
49.0
49.0
63.7
ショア硬度 (Hs)
58
58
62
熱膨張係数
(x10 -6 /℃)
5.6
5.6
7.4
固有抵抗 (μΩm)
11.0
11.0
14.3
熱伝導率 (W/m・K)
116
116
75
※熱膨張係数 室温～900℃ (CTE Temperature ～900℃)
※熱膨張係数 室温～900℃ (CTE Temperature ～900℃)
カーボン加工の用途
・ルツボ
・セッター
・搬送用トレー
・車載用組立治具
・放電用電極
・炉内部品

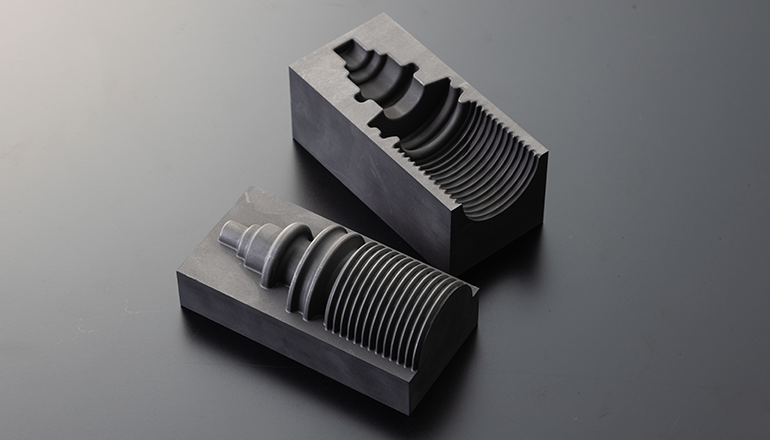

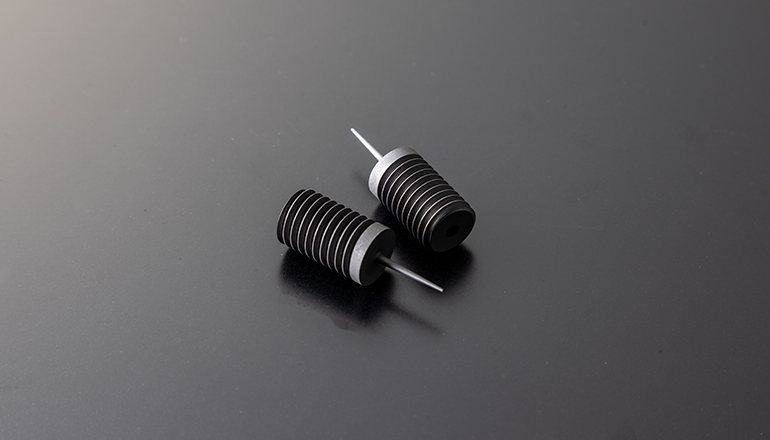

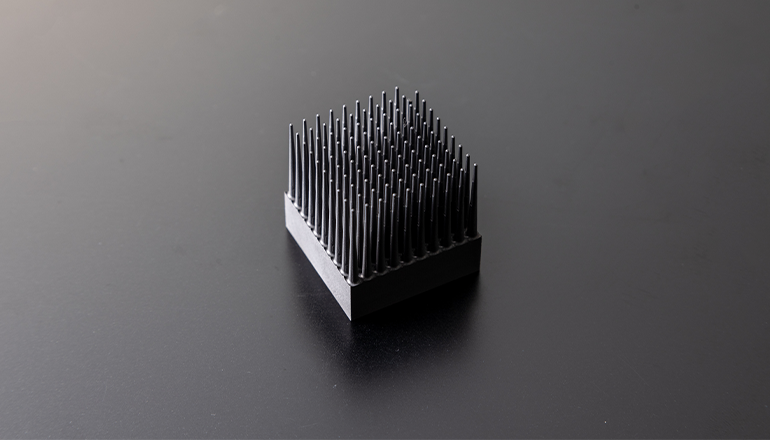

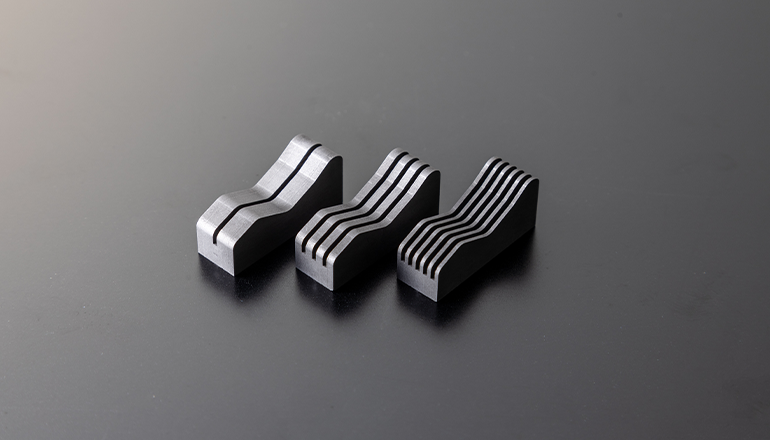

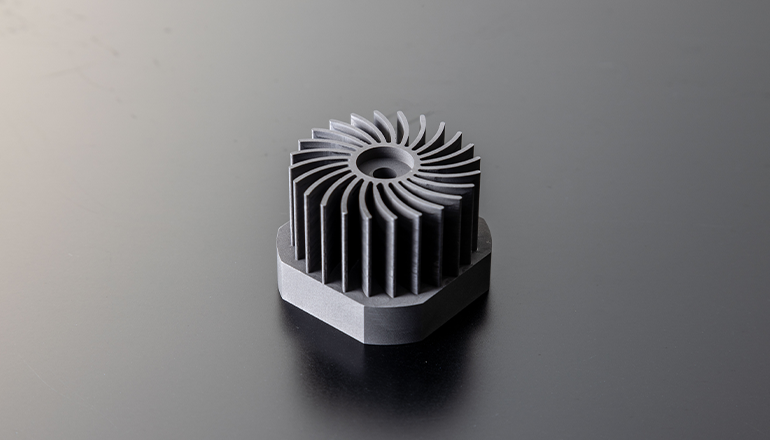

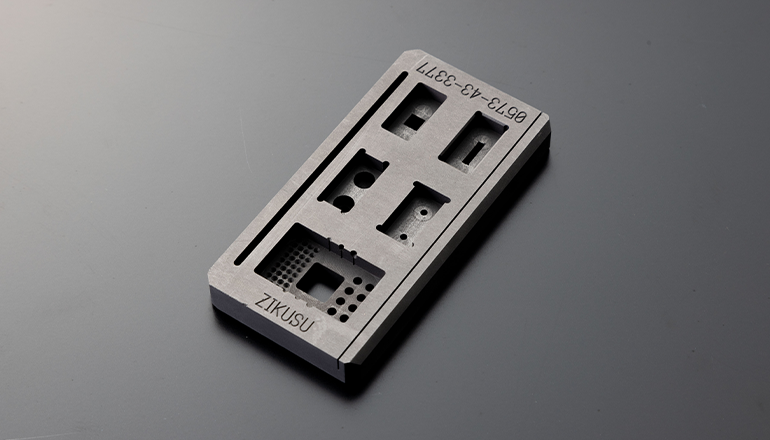

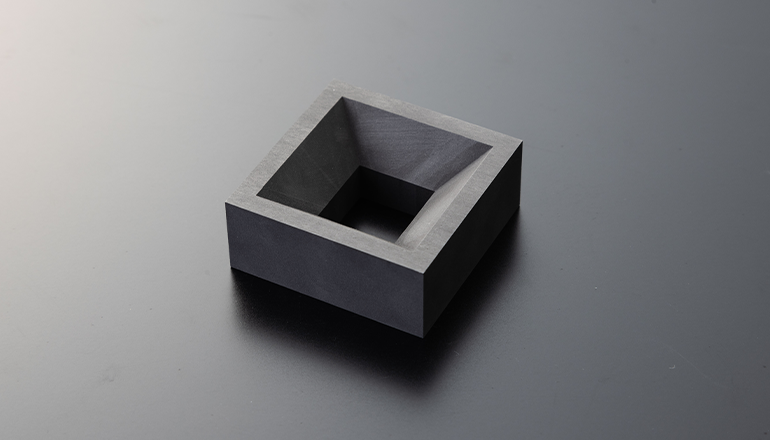

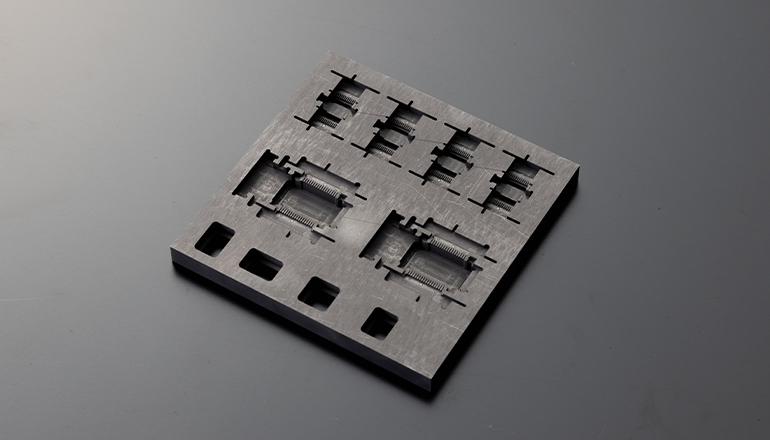

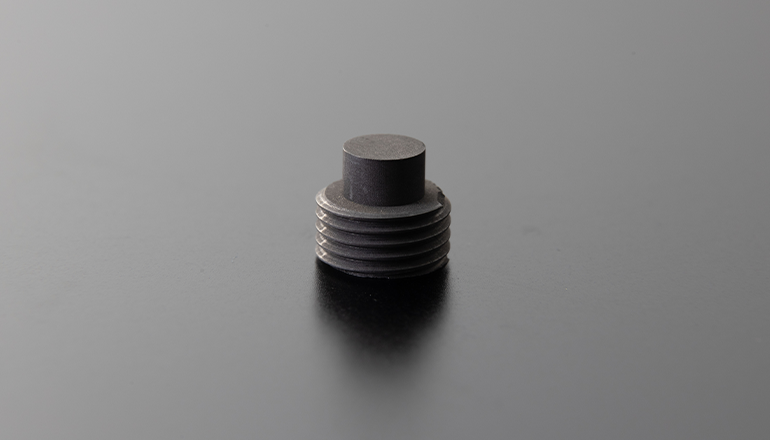

カーボン加工例
